Alle Druckteile auf der Druckplatte
3D-Ansicht lädt …
Worum es geht
Hiptron Home braucht ein Gerät mit Kamera am Fernseher. Dafür habe ich ein Gehäuse konstruiert, selbst 3D-gedruckt und mit der Elektronik zu einem Prototyp zusammengesetzt.
Ein Schieber verdeckt die Kamera, wenn sie nicht gebraucht wird. Das Gehäuse lässt sich für weitere Versionen anpassen. Parallel entstand ein Entwurf für das spätere Produkt samt Bildern und Verpackung.
Technik
- FreeCAD
- 3D-DruckPETG
- Raspberry Pi 4
- Raspberry Pi Camera Module 3 Wide
- Adafruit I2S-Mikrofon
- BlenderCycles
Funktionen
- 01
Ein Gehäuse für den Prototyp
Die Konstruktion zeigt, wie Gehäuse, Kamera und Elektronik zusammenpassen. Maße lassen sich für neue Versionen anpassen.

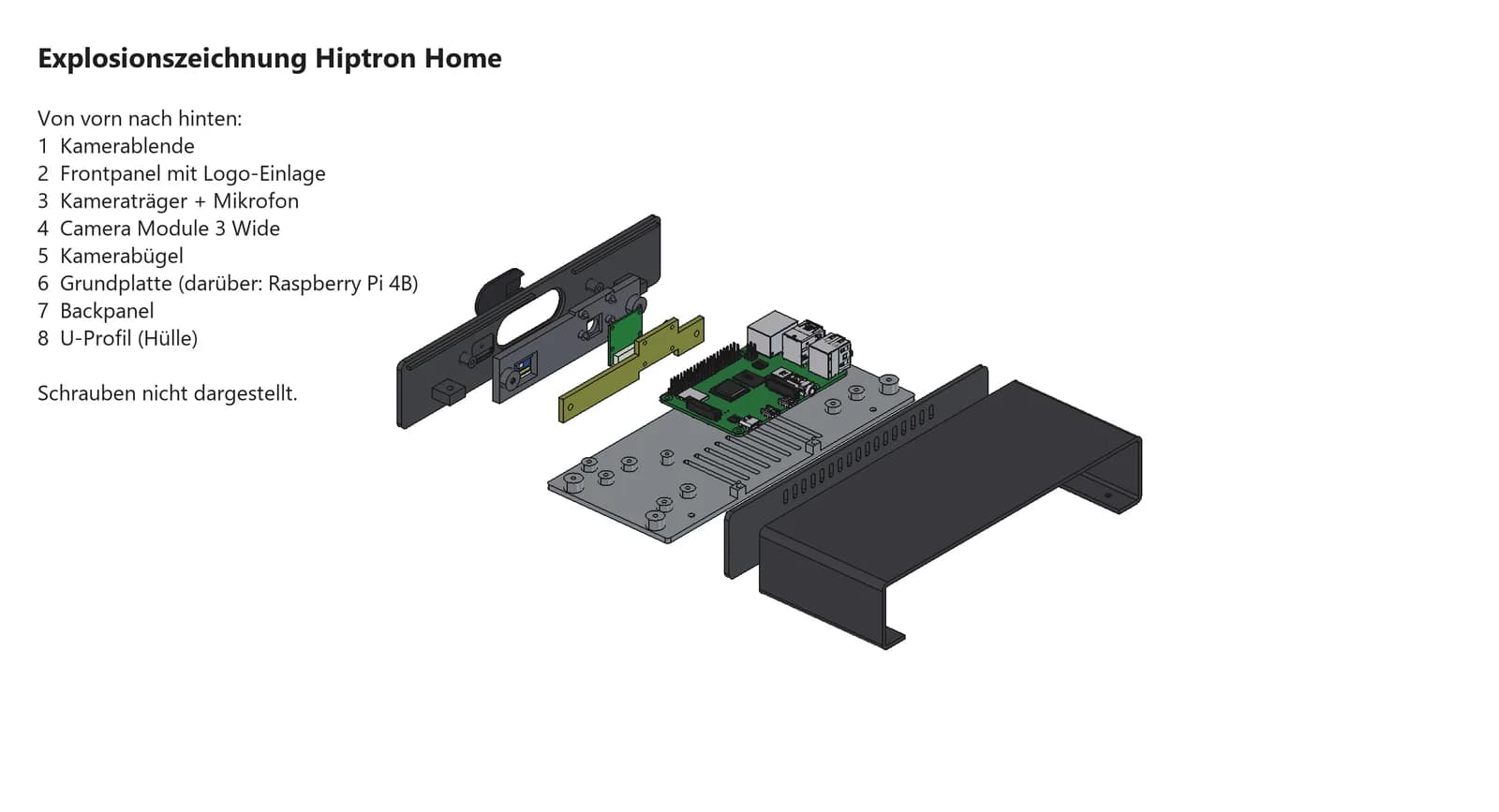

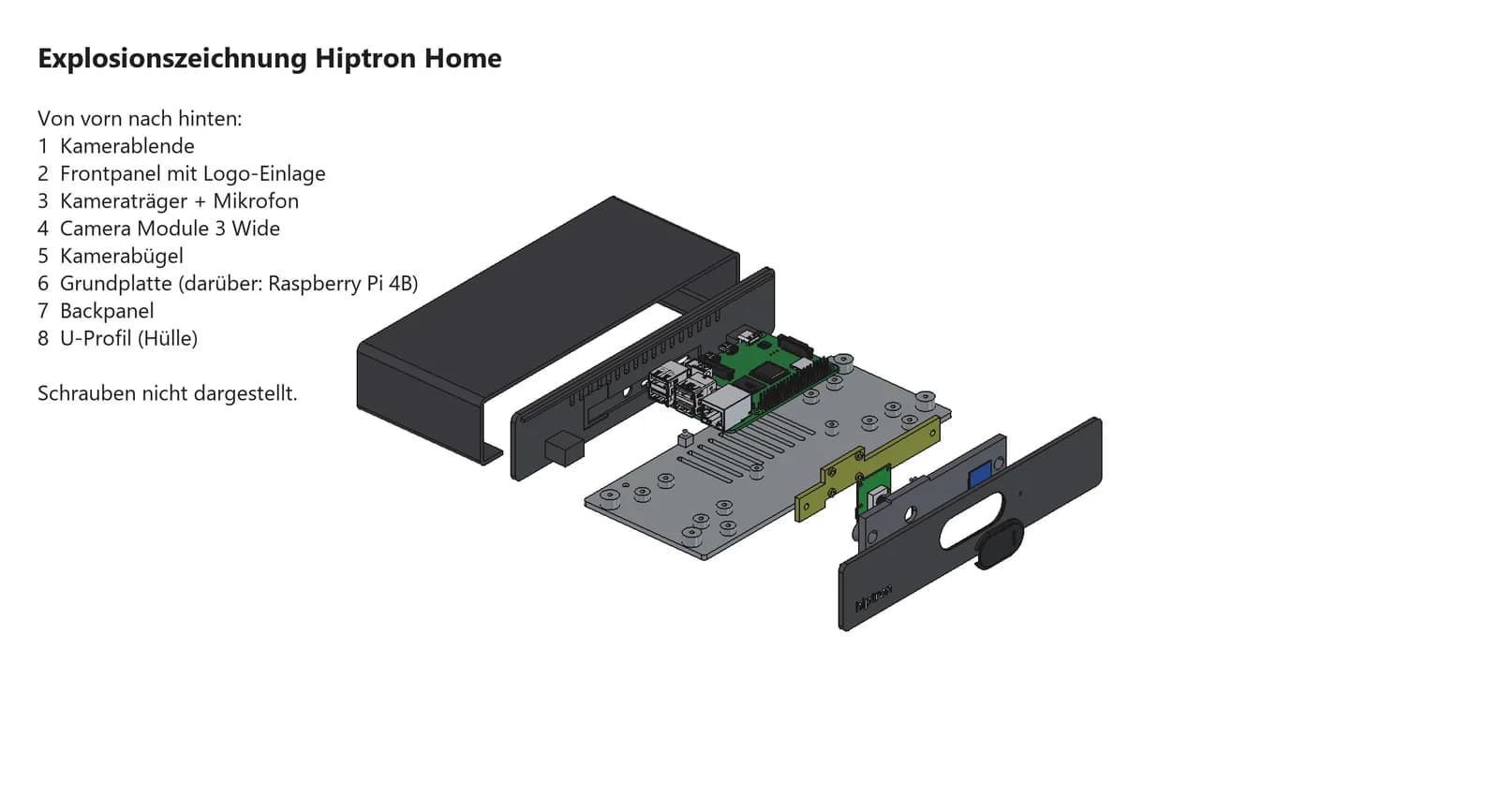

Explosionszeichnung von vorn Explosionszeichnung von hinten - 02
Kamera mit Abdeckung
Ein Schieber verdeckt die Linse, wenn niemand trainiert. Kamera und Mikrofon sitzen direkt im Gehäuse.

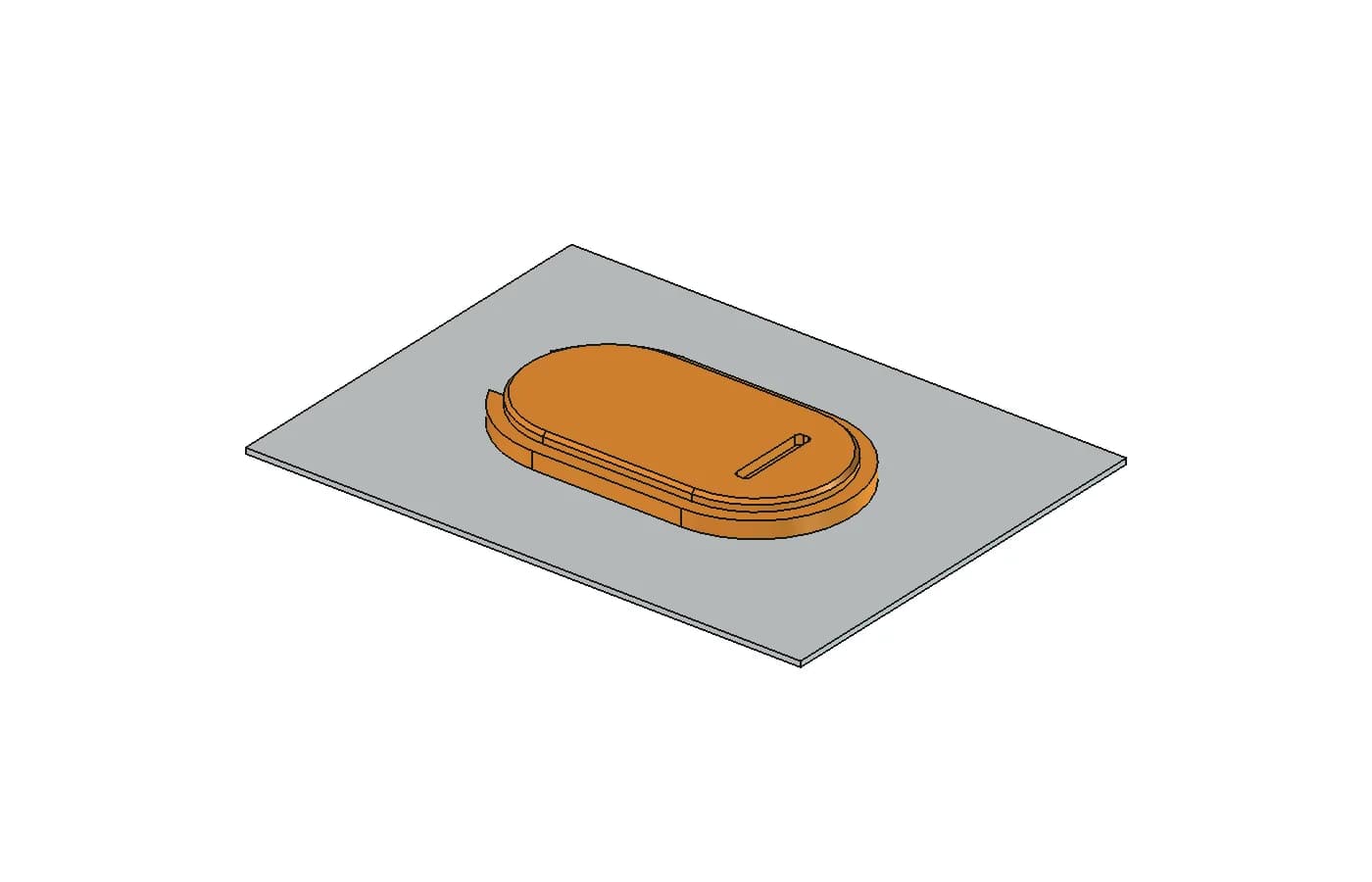

Kamerablende - 03
So könnte das Produkt aussehen
Renderings zeigen eine mögliche spätere Version mit Platz für die Figur, Drehregler und Lichtsignal.

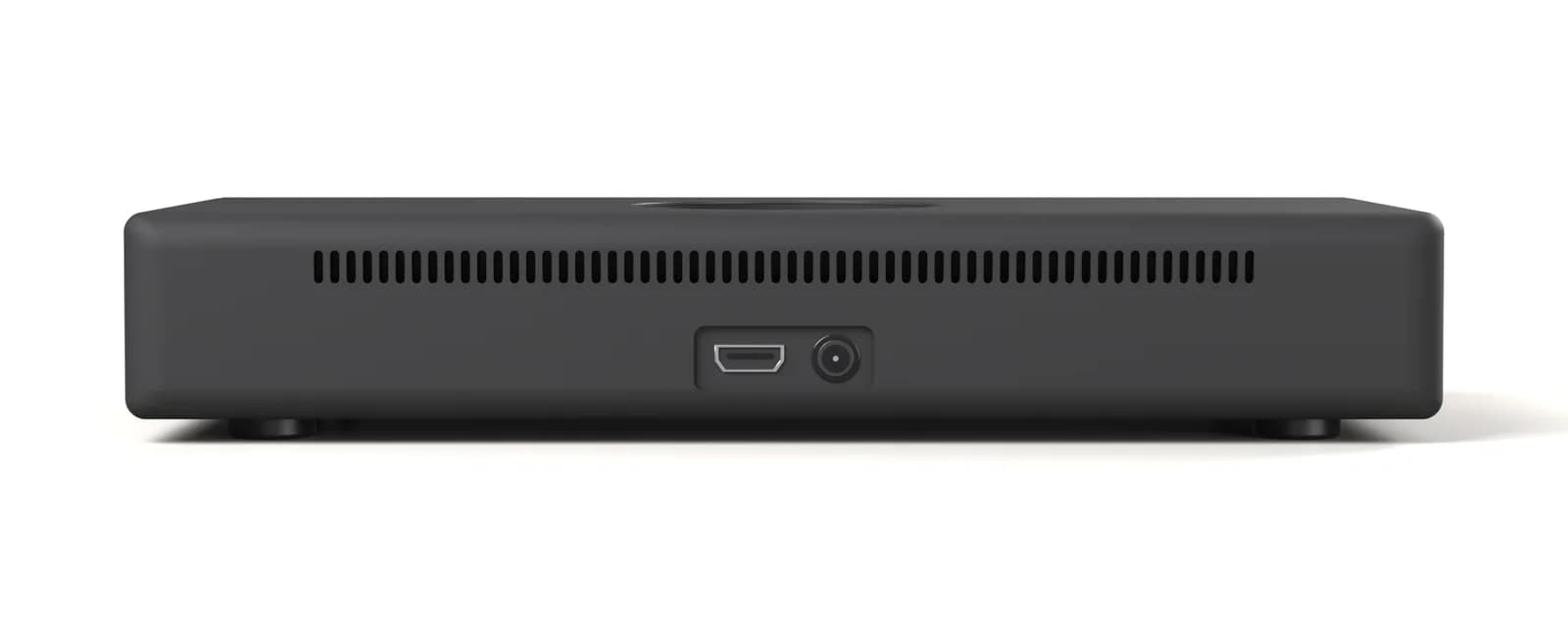

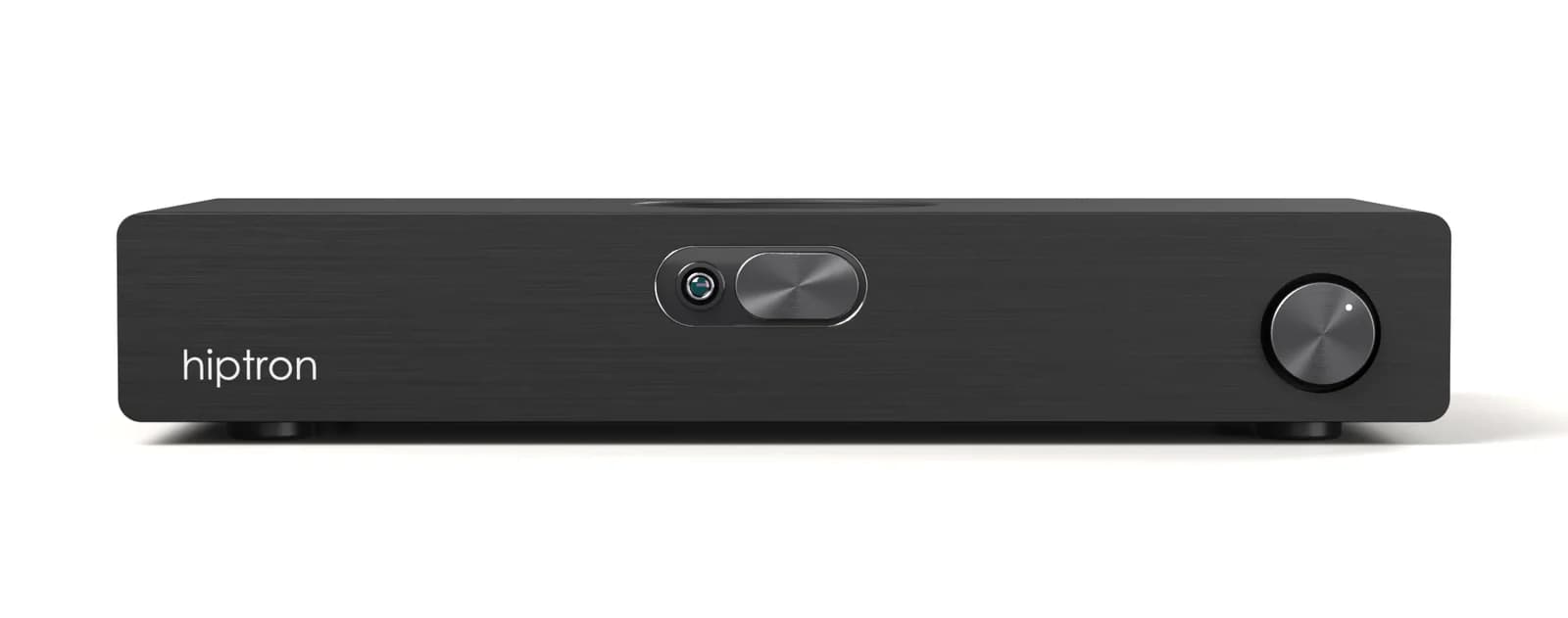

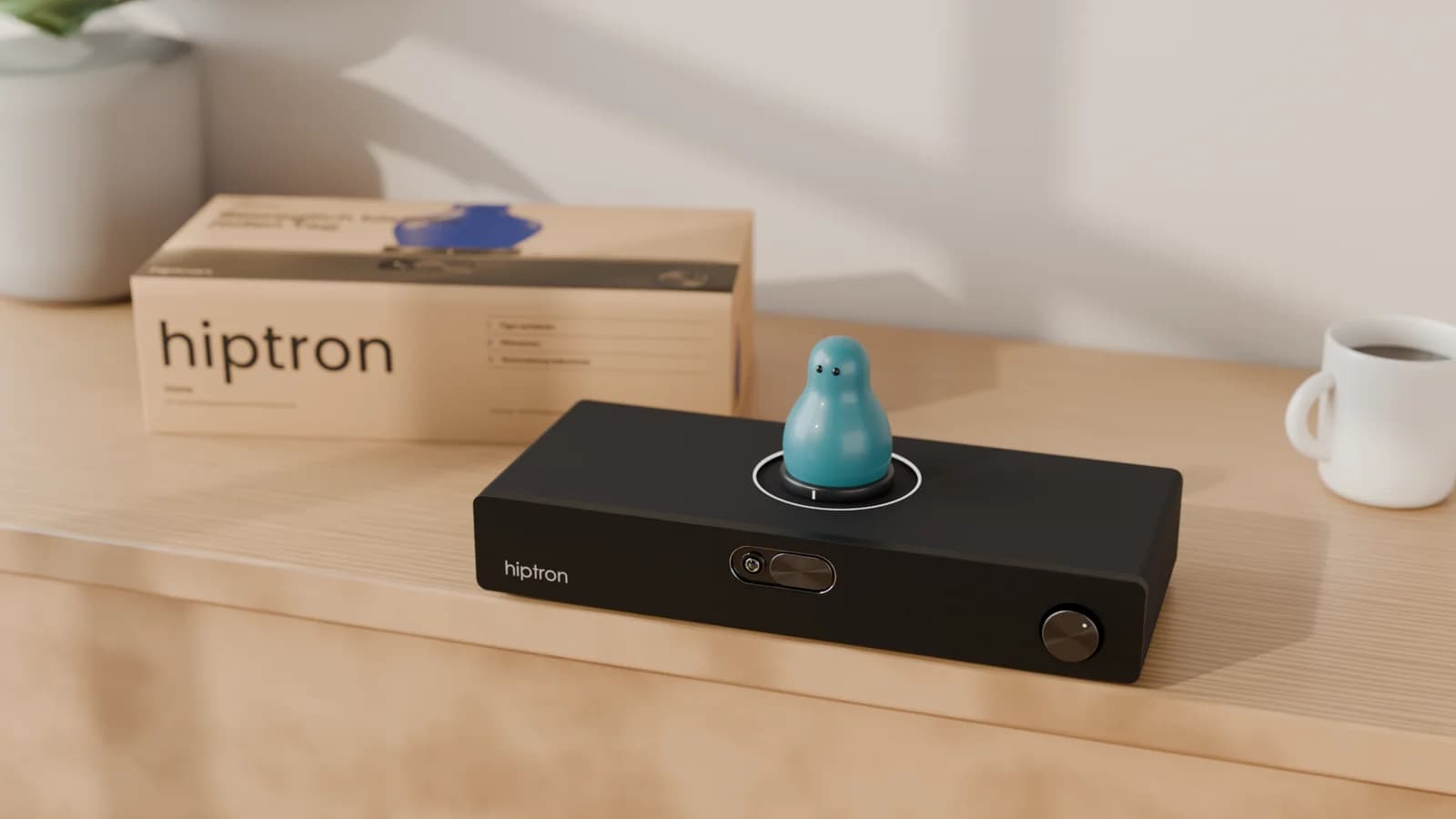

Studio-Rendering Front Rückseite Im Wohnzimmer - 04

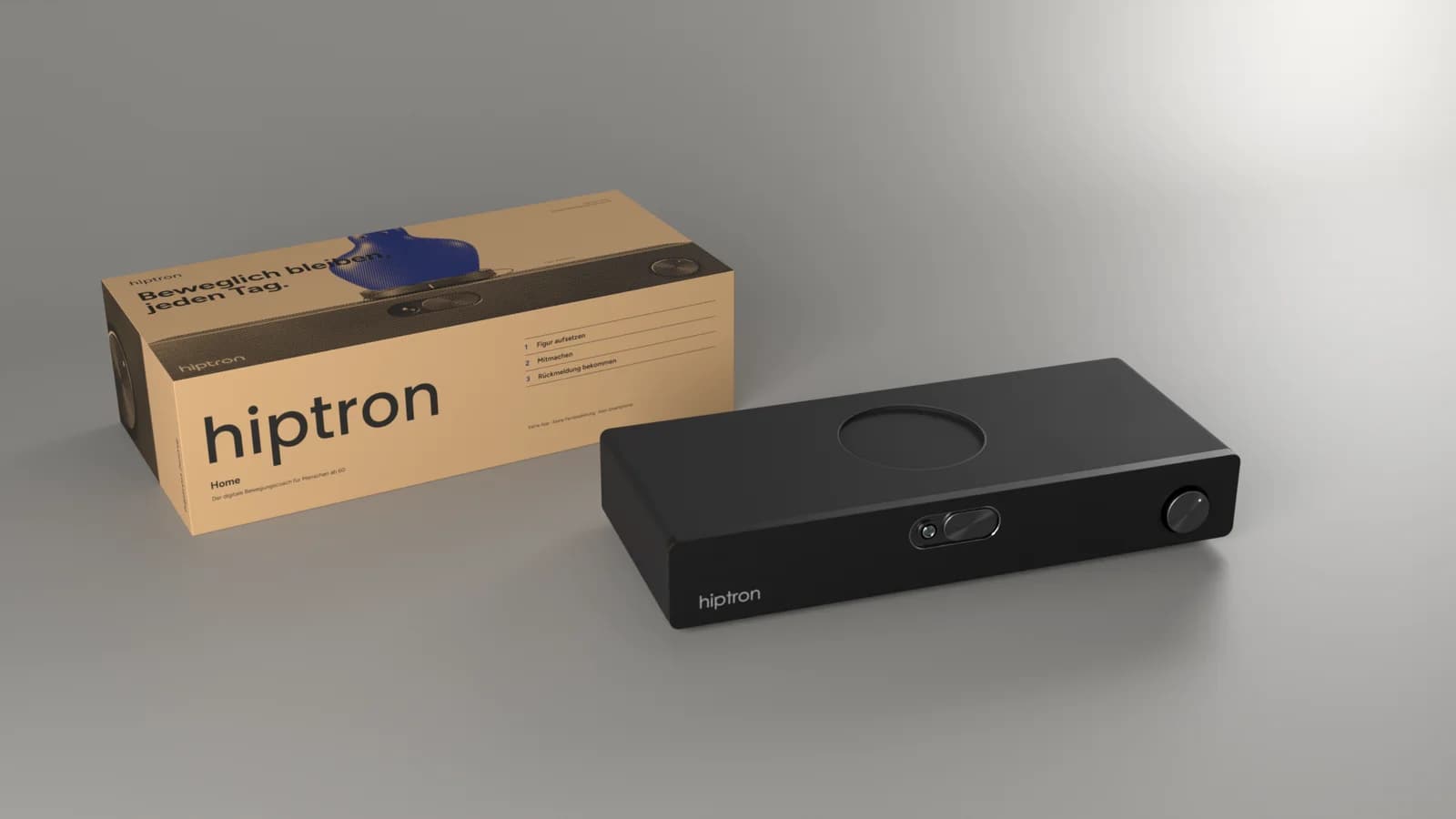

Verpackung
Auch die Verpackung ist Teil des Produktentwurfs: eine schlichte Schachtel aus Kraftkarton.
Verpackung
So ein Gerät für Ihr Vorhaben? Schreiben Sie mir.
